Il existe de nombreux suppléments à la norme IEEE 802.3 initialement publiée qui décrivent les différents supports utilisables.
C'est le point de départ de la normalisation. La première définition est la plus proche du Standard Ethernet II publié par DEC, Intel et Xerox.
La topologie utilisant des câbles coaxiaux est toujours de type BUS. Cette topologie était avantageuse lorsque le nombre et la disposition des stations changeaient. Aujourd'hui, les câbles coaxiaux sont systématiquement abandonnés au profit des câbles en paires torsadées cuivre ou des fibres optiques. Le coût de la connectique des câbles coaxiaux est devenu supérieur à celui de la connectique RJ45 utilisée avec les paires torsadées.
Le câble standard a été défini à l'origine pour des connexions avec transceivers à piquage (vampire) puis étendu à la connectique de type N-BNC.

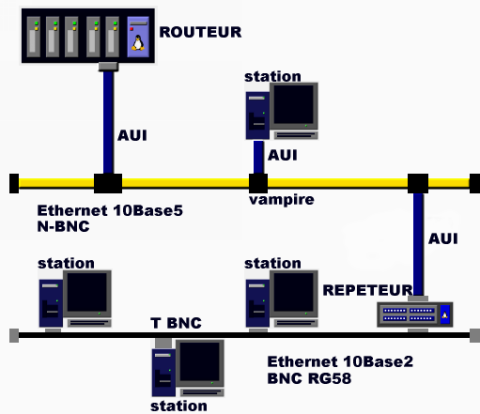

Exemple de topologie BUS Ethernet IEEE 802.3
Tableau 1. Ethernet Standard
| Appellations | 10Base5, Thick Ethernet |
|---|---|
| Support | câble coaxial 50 Ohms associé à une connectique N-BNC |
| Longueur maximum | 500 m par brin. Les câbles doivent avoir une longueur multiple de 23,4m (généralement 117m) pour que les réflexions produites sur les raccords soient superposées déphasées |
| Distance entre connexions | au moins 2,50m (points repérés sur le câble) |
| Nombre maximum de connexions | au plus 100 connexions par brin |
Tableau 2. Ethernet Fin
| Appellations | 10Base2, Thinnet ou Thin Ethernet |
|---|---|
| Support | câble coaxial 50 Ohms (RG58) associé à une connectique BNC |
| Longueur maximum | 185m |
| Distance entre connexions | 50cm |
| Nombre maximum de connexions | 30 stations |
Définit les caractéristiques des répéteurs 10Base2 ainsi que les liaisons inter-répéteurs en fibre optique FOIRL (Fiber Optic Inter Repeater Link).
Le répéteur ineterconnecte les brins de média entre eux en :
-
régénérant les signaux,
-
prolongeant les fragments (morceaux de trames issus des collisions),
-
complétant les préambules.
Il peut aussi intervenir sur la propagation des collisions (Jamming) ou interrompre une émission trop longue.
La liaison FOIRL doit avoir une longueur inférieure ou égale à 1 Km.
Introduite en 1990, cette définition constitue une évolution majeure d'Ethernet. C'est la première à adopter une topologie étoile analogue à celle des installations téléphoniques. Depuis, cette topologie étoile domine très largement dans les installations réseau.

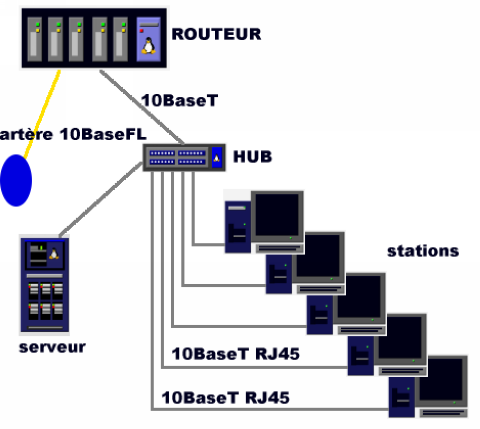

Exemple de topologie étoile 10BaseT et 10BaseFL
Tableau 3. 10BaseT
| Appellations | 10BaseT débit 10Mbps |
|---|---|
| Support | paire torsadée non-blindée (UTP : Unshielded Twisted Pair) associée à une connectique RJ45 en topologie étoile. |
| Longueur maximum | 100m |
Cette définition a très largement été utilisée pour l'implantation des dorsales réseau de campus.
Tableau 4. 10BaseF
| Appellations | 10Base-F débit 10Mbps |
|---|---|
| Support | fibre optique multimodes (62.5/125µm) associée à une connectique ST ou SC. |
| Longueur maximum | 2Km |
10BASE-FL : Redéfinition de FOIRL avec des capacités plus intéressantes telles que la possibilité de concevoir une topologie étoile avec des répéteurs multi-ports.
